扁電纜的結構特點和主要性能

文章出處:   責任編輯:   發布時間:2020-08-12 13:30:46    點擊數:-   【

  扁電纜或帶狀電纜,是由許多根導線結合在一起,而形成的扁形導線。這種電纜造價低,重量輕,韌性強,而且可在大型設備以及在小型設備中都易于使用。扁電纜有耐熱輻射、耐寒、耐酸堿等特點,環境溫度為-40~70℃。

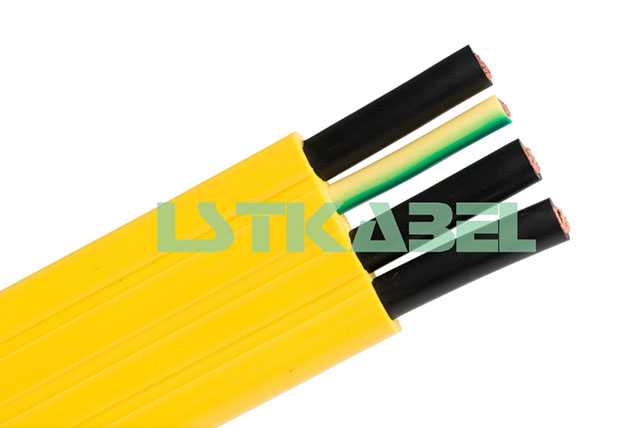

黃色扁電纜

       使用環境
       扁電纜使用于工作電壓450/750V及以下,環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。絕緣和護套等用丁腈復合物,提高電纜柔軟特性及防腐耐寒等性能。
       結構特點
     (1)扁電纜用于動力傳輸線或移動電器用連接電纜,產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性,電纜結構柔軟,輻射方便,高溫(高寒)環境下電氣性能穩定,抗老化性能突出,使用壽命長,廣泛用于冶金、電力、石化、電子、汽車制造等行業。
     (2)導電線芯采用軟結構,確保電纜柔軟性能好。
     (3)絕緣和保護層材料采用丁聚物,提高電纜柔軟特性和防腐、耐寒特性。
     (4)絕緣線芯分色,為敷設安裝提供方便。
     (5)可按顧客需要,在纜芯兩側增加鋼絲繩或其他承力元件。
       主要性能
       主要性能符合(Q/ZB 01一2005)
     (1)電纜額定工作電壓:交流450/750V及以下。
     (2)電纜使用環境溫度:-40~70℃。
     (3)電纜最小彎曲半徑:電纜小邊厚度的10倍。
     (4)成品電纜芯之間經受交流:50Hz、2.5kV試驗電壓作用5min不擊穿。
     (5)絕緣及護套最小抗拉強度:10N/mm2,最小斷裂伸長率150%,-40℃低溫卷繞無裂痕,-40℃低溫拉伸最小伸長率20%。
       去絕緣層
       剝?nèi)ケ怆娎|絕緣層時,需要專門的工具和技術,而剝?nèi)胃鶎?dǎo)線絕緣層,這種工具和技術是不必要的。最普通的剝?nèi)ソ^緣層的技術(叫做低溫剝離法)可使用不同種類的工具,用幾種方法來完成。
       一種是導線平行的低溫剝離法。兩個膠木輪向相反方向旋轉,從兩邊除去絕緣層。和導線平行的拋光作用產生摩擦,而熔化絕緣層,然后,絕緣物被拋光刷刷掉。如果磨光輪的間隔正確,絕緣層會全部被去掉,而使導線保持清潔。這種剝皮器的優點是能用來清理電纜中心部分。
       一種用刨刀片去除扁電纜絕緣層的方法。刨刀片可用電加熱,當刨刀片被加熱到足以熔化絕緣層時,將刨刀片壓緊在扁電纜上,拉動扁電纜,絕緣層即被刮去。剝?nèi)チ私^緣層的端頭可用拋光的辦法或用合適的溶劑清理干凈。
